电力线载波通信技术是一种利用现有电力线网络作为传输介质，实现数据通信的创新方式。它无需额外布线，成本低廉，在智能家居、工业自动化、远程抄表等领域具有广阔的应用前景。美国国家半导体公司推出的LM1893是一款经典的FSK调制解调器芯片，为设计稳定可靠的电力线载波通信系统提供了核心解决方案。本文将围绕采用LM1893进行电力线载波通信集成电路设计的关键环节展开探讨。

一、 LM1893芯片概述与工作原理
LM1893是一款专为电力线通信设计的单片集成电路。其核心是一个完整的频移键控调制解调器。在发送端，它将输入的二进制数字信号（TTL电平）调制为两个不同频率的正弦波（典型中心频率为120kHz，频偏±10kHz），即FSK信号。在接收端，它能够从嘈杂的电力线信号中解调出原始的二进制数据。芯片内部集成了发送放大器、带通滤波器、限幅器、解调器以及载波检测等关键电路，极大简化了外部电路设计。

二、 系统架构与电路设计要点

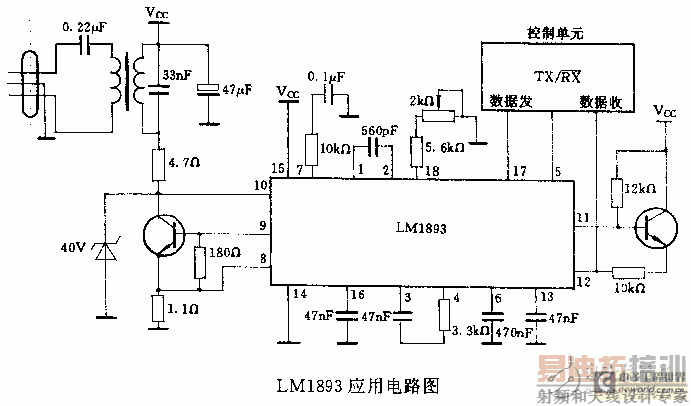

一个完整的基于LM1893的PLC节点通常包括微控制器、LM1893调制解调电路、发送功率放大电路、接收耦合与滤波电路以及电源管理部分。

1. 调制解调核心电路：围绕LM1893，需配置少量外部元件，如决定中心频率的定时电阻和电容、用于信号整形的滤波电容等。电路布局应紧凑，地线设计良好，以减少噪声干扰。
2. 发送功率放大与耦合电路：LM1893输出的FSK信号功率较小，必须经过功率放大才能注入到阻抗低、干扰大的电力线上。通常采用甲类或推挽功率放大器。耦合电路则负责将高频通信信号安全、高效地耦合到220V/50Hz的工频电力线上，同时阻隔工频高压，保护通信电路。通常采用电容耦合结合隔离变压器的方案。
3. 接收前端滤波与保护电路：来自电力线的信号包含强烈的工频噪声和各种脉冲干扰。在送入LM1893接收输入端之前，必须经过一个高性能的带通滤波器（中心频率与发送频率一致），以提取出微弱的FSK信号，并抑制带外噪声。需要设计瞬态电压抑制电路，防止电力线上的浪涌电压损坏通信芯片。
4. 电源设计：系统通常从电力线取电，需要一个高效率、高隔离度的开关电源模块，为微控制器和LM1893电路提供稳定、洁净的低压直流电。电源的噪声抑制性能直接影响通信质量。

三、 设计挑战与优化策略
电力线通信环境极其恶劣，设计面临的主要挑战包括：

- 信道衰减大且频率选择性明显。
- 背景噪声复杂（脉冲噪声、工频谐波、随机噪声）。
- 阻抗时变且不匹配。
优化策略包括：

• 选择合适的载波频率（如LM1893的常用频段），避开干扰严重的频点。
• 优化发送功率放大器的输出阻抗匹配网络，力求最大功率传输。
• 增强接收滤波器的选择性，并考虑使用自适应滤波或数字信号处理（需配合MCU）来进一步提升抗干扰能力。
• 采用 robust 的通信协议，如增加前向纠错、交织编码、重传机制等，在链路层弥补物理层的不足。

四、 应用与展望
采用LM1893的集成电路设计是实现低成本、低速率PLC应用的经典途径。它在楼宇自动化、灯光控制、能源管理等场景中已得到成功应用。随着物联网的蓬勃发展，对电力线通信的可靠性和速率提出了更高要求。虽然LM1893代表了一个时代的技术，但新一代的PLC芯片（如基于OFDM技术的芯片组）正成为高速、高可靠性应用的主流。理解以LM1893为代表的传统FSK PLC设计原理，对于掌握电力线信道特性和通信系统基础仍然具有重要的教育意义和工程参考价值。

基于LM1893的电力线载波通信集成电路设计是一个系统工程，需要精心处理调制解调、功率耦合、噪声抑制和电源管理等关键问题。通过严谨的电路设计、合理的元器件选型和系统级的优化，可以构建出稳定实用的电力线数据通信节点，为各种“最后一公里”通信需求提供有效的解决方案。
